Как рассчитать количество арматуры для ленточного фундамента

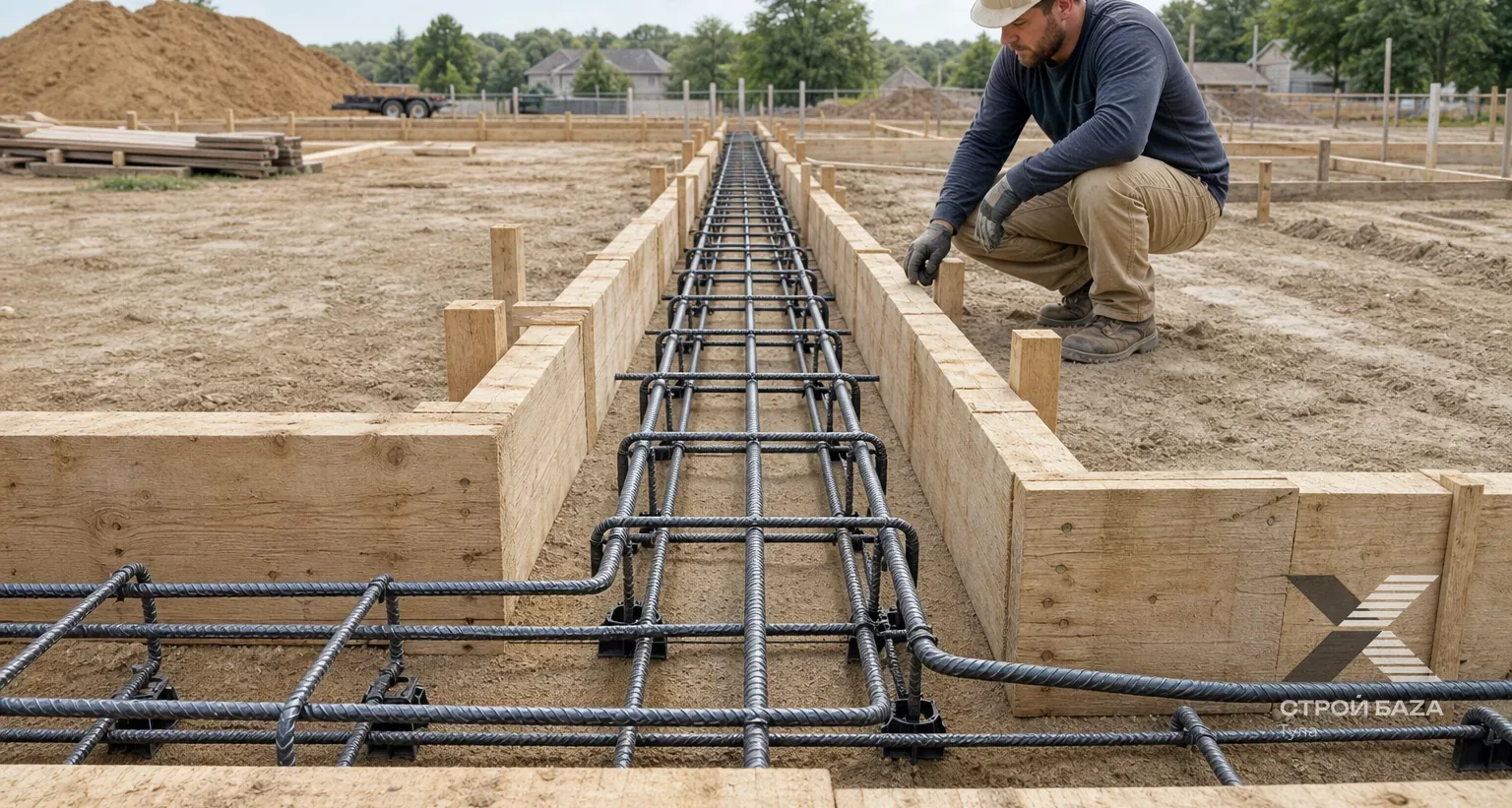

Для ленточного фундамента используют два вида арматуры:

• продольная рабочая — принимает основную нагрузку. Обычно берут рифленую арматуру диаметром 10–14 мм;
• поперечная и вертикальная — служит для связи продольных стержней в каркас. Подойдет гладкая или рифленая арматура диаметром 6–8 мм.

Для небольшого дома или бани чаще всего достаточно 4 продольных стержня: по 2 сверху и 2 снизу. При ширине ленты более 500 мм или большой глубине ставят по 3 стержня в каждом ряду.

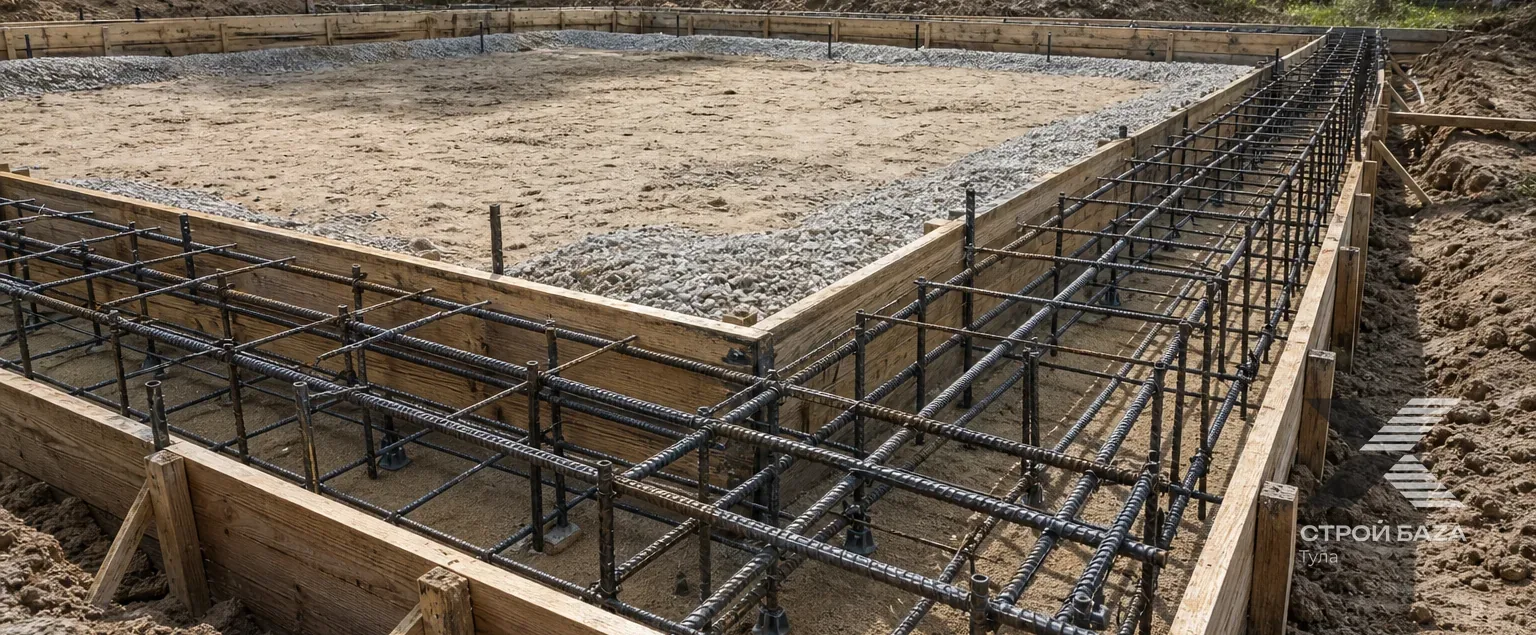

Каркас для ленточного фундамента — это прямоугольная конструкция из продольных стержней, связанных хомутами. Хомуты делают из согнутой арматуры в виде рамки.

Важные правила, которые нужно учесть при расчете:

• расстояние между хомутами — 20–30 см;
• отступ арматуры от края бетона — 30–50 мм, чтобы металл был полностью закрыт и не ржавел;
• на углах и примыканиях каркас усиливают Г-образными и П-образными элементами.

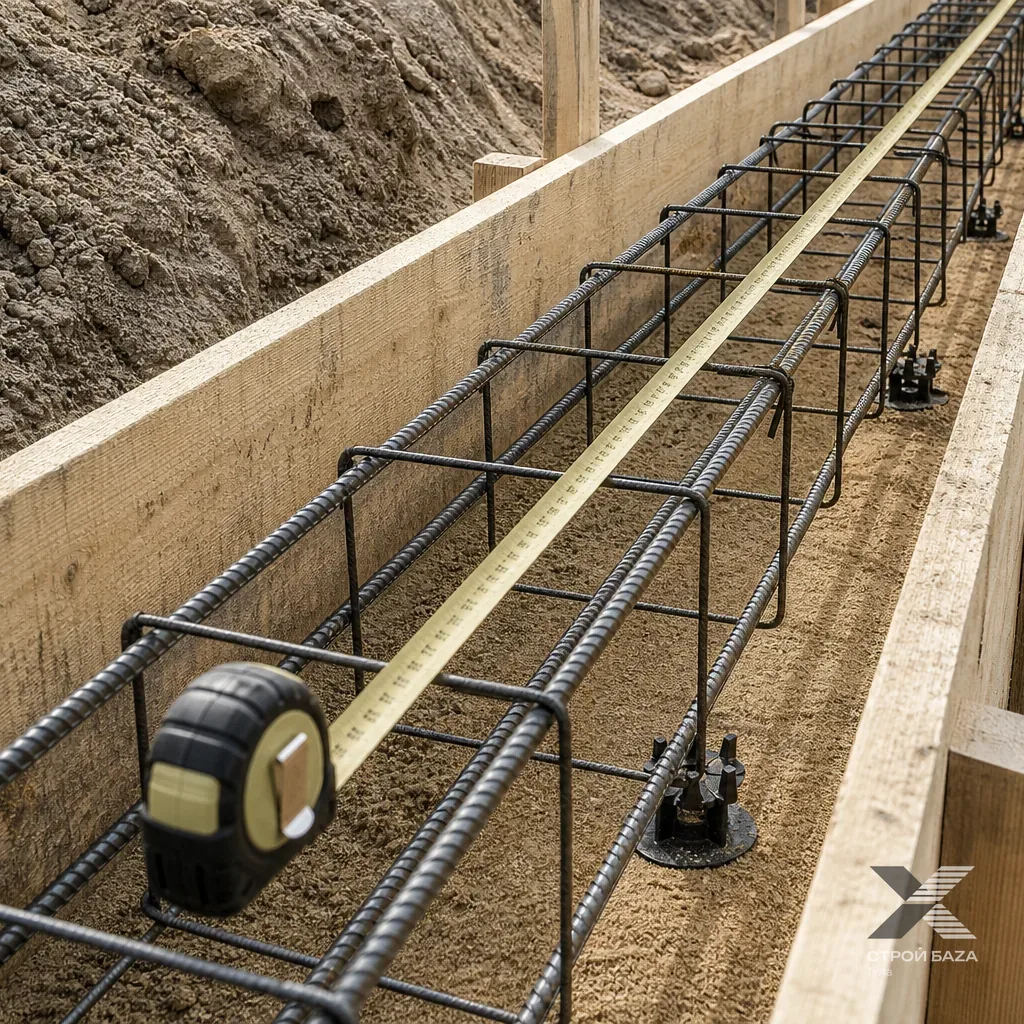

1. Измерьте периметр

Сложите длину всех лент фундамента, включая внутренние несущие стены. Например, для дома 8х10 м с одной внутренней лентой 8 м общая длина составит: 8+10+8+10+8 = 44 м.

2. Умножьте на количество стержней

Если в каркасе 4 продольных стержня, умножьте длину на 4: 44 х 4 = 176 м. Это общая длина рабочей арматуры.

3. Добавьте запас на нахлесты

Стержни продают длиной 6 или 11,7 м, их придется стыковать внахлест. На каждый стык добавляйте 40–50 диаметров стержня. Для арматуры 12 мм это около 50 см. Добавьте к итогу 10–15 % запаса.

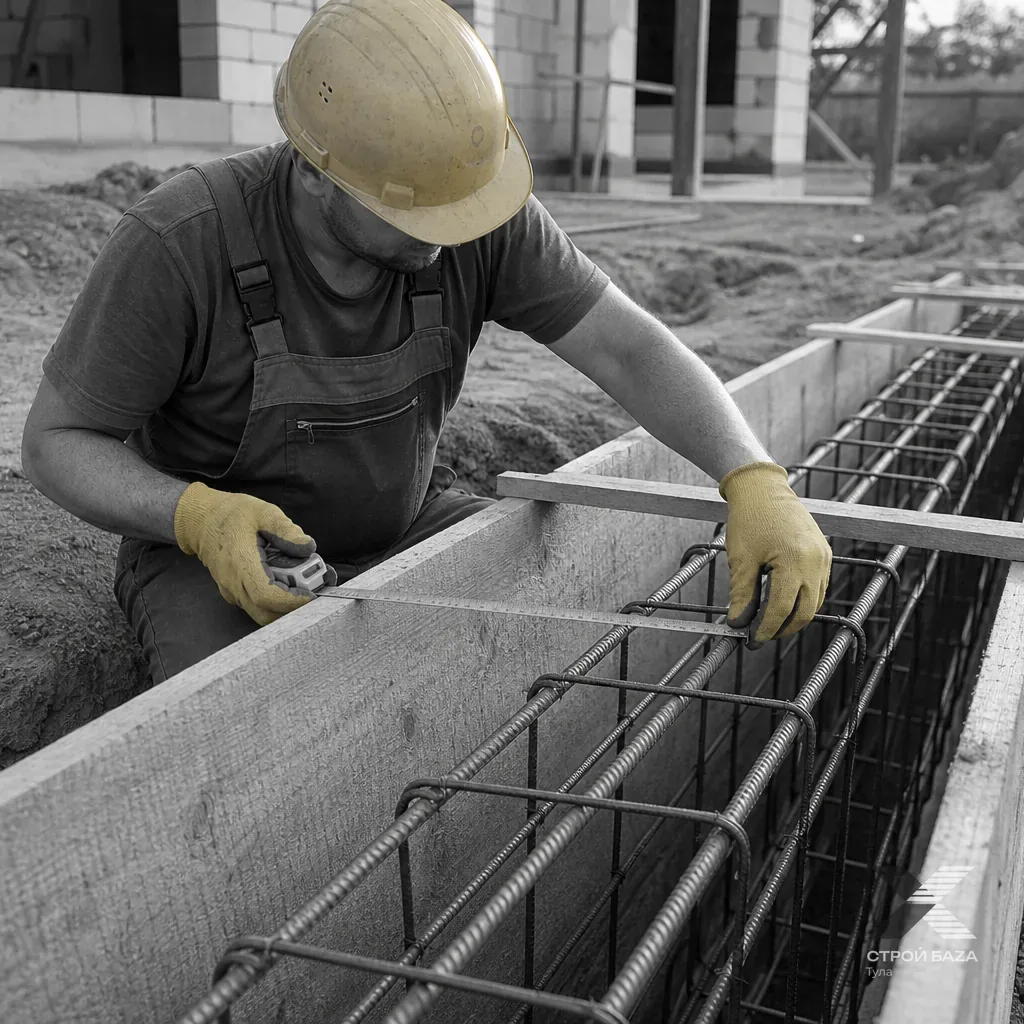

Количество хомутов зависит от шага установки и общей длины фундамента.

Пример расчета

Возьмем ленту шириной 400 мм и высотой 700 мм. С учетом защитного слоя 50 мм размер хомута будет примерно 300х600 мм. Периметр одного хомута: (300+600) х 2 = 1800 мм = 1,8 м.

При длине фундамента 44 м и шаге хомутов 30 см количество хомутов: 44 / 0,3 = 147 шт. Общая длина арматуры на хомуты: 147 х 1,8 = 264,6 м.

Если вместо гнутых хомутов вы вяжете каркас отдельными поперечными и вертикальными стержнями, считайте так же, но длину стержней берите по ширине и высоте каркаса.

Углы и Т-образные примыкания — самые слабые места. Просто перекрестить стержни нельзя, каркас может разойтись.

• используйте Г-образные и П-образные загибы из арматуры;
• длина загиба — не менее 40 диаметров стержня;
• на каждый угол добавляйте 4–6 таких элементов.

Посчитайте количество углов и примыканий на вашем плане и добавьте к расчету продольной арматуры еще несколько метров на усиление.

• укладка арматуры прямо на землю без защитного слоя;
• сварка вместо вязки проволокой — шов ослабляет металл;
• стыки всех продольных стержней в одном месте;
• отсутствие усиления на углах;
• слишком большой шаг хомутов — каркас получается слабым;
• расчет без запаса, из-за чего не хватает нескольких стержней.

Чтобы рассчитать арматуру для ленточного фундамента, вам нужно знать общую длину ленты, количество продольных стержней в каркасе, шаг хомутов и размеры рамки. Посчитайте продольную и поперечную арматуру отдельно, добавьте 10–15 % на нахлесты, загибы и углы. Такой расчет поможет вам купить нужный объем материала без лишних остатков и сделать фундамент надежным.
